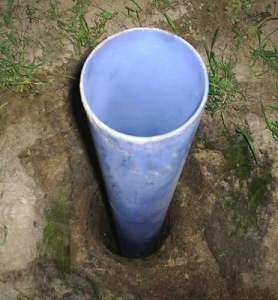

Обсадная труба в скважине

В процессе бурения скважины в грунте образовывается отверстие с земляными краями, которые постоянно стремятся к обрушению. Особенно обрушение стенок скважин характерно для песчаных грунтов. Чтобы избежать процесса обрушения, вовнутрь просверленных скважин вставляется труба, которая носит название обсадная труба. Ее задачей является недопущение обрушения стенок скважины при ее изготовлении и эксплуатации. Диаметр обсадной трубы принимается немногим менее диаметра отверстия скважины, для облегчения ее проталкивания в глубину. На нижнем конце трубы, на высоте до 1 метра делаются круговые отверстия диаметром 10мм. В последующем через эти отверстия вовнутрь трубы будет проникать подземная вода, подающаяся на поверхность. Снаружи эти отверстия закрыты приваренной металлической сеткой, которая служит первичным фильтром подаваемой воде. Через такой фильтр отсеиваются осколки отколотой известняковой породы, куски торфа и других крупных примесей. Обсадная труба опускается ниже возможного водоносного горизонта на 0,5 метра, для того, чтобы попадающие в трубу через первичный фильтр тяжелые механические взвеси смогли опуститься на самое дно. Этим добивается первоначальная очистка воды – предохранение водного насоса от загрязнения.

Обычной длиной промышленных обсадных труб считается длина 3 метра, поэтому первую обсадную трубу начинают вводить, когда просверлена глубина скважины 2 метра. Для соединения кусков обсадных труб применяются различные методы, в зависимости от материала, из которого изготовлены трубы:

1. Для соединения простых стальных труб нарезается наружная резьба на верхнем крае куска трубы и внутренняя резьба на нижнем крае трубы. Последующие куски опускаемой трубы скручиваются с предыдущими кусками, и таким образом происходит наращивание обсадной трубы.
2. Асбестоцементные трубы соединяются через наружные съемные фланцевые соединения (кольца большего диаметра). Под собственным весом такие трубы проваливаются вниз, не разрушая соединения.
3. Пластиковые обсадные трубы, как и асбестоцементные трубы, крепятся с использованием наружных фланцевых соединений, и специальных наружных замков.

Соединяя обсадные трубы крайне важно не оставлять внутри трубы никаких выступов или изгибов, так как в последующем, во время эксплуатации, они будут мешать передвижению погружного насоса. Во время сверления скважины обсадные трубы играют роль направляющих для поднимаемого и опускаемого бура.

Стальные трубы наиболее приспособлены для роли обсадной трубы – они толстостенные (толщина трубы начинается от 6мм), и они скручиваются в мощное неразъемное соединение, которое позволяет надежно сдерживать даже небольшие подвижки грунта. Срок эксплуатации обсадных труб может достигать 50 лет. К недостаткам стальных труб относится увеличение ржавчины в воде, и высокая первоначальная цена.

Асбестоцементные трубы сегодня редко применяются для обустройства обсадных труб из-за высокой толщины стенок трубы с наружными соединительными фланцами (до 6см), которые приходится учитывать при сверлении скважины.

Наиболее современными являются пластиковые обсадные трубы, срок эксплуатации которых практически ничем не ограничен.
